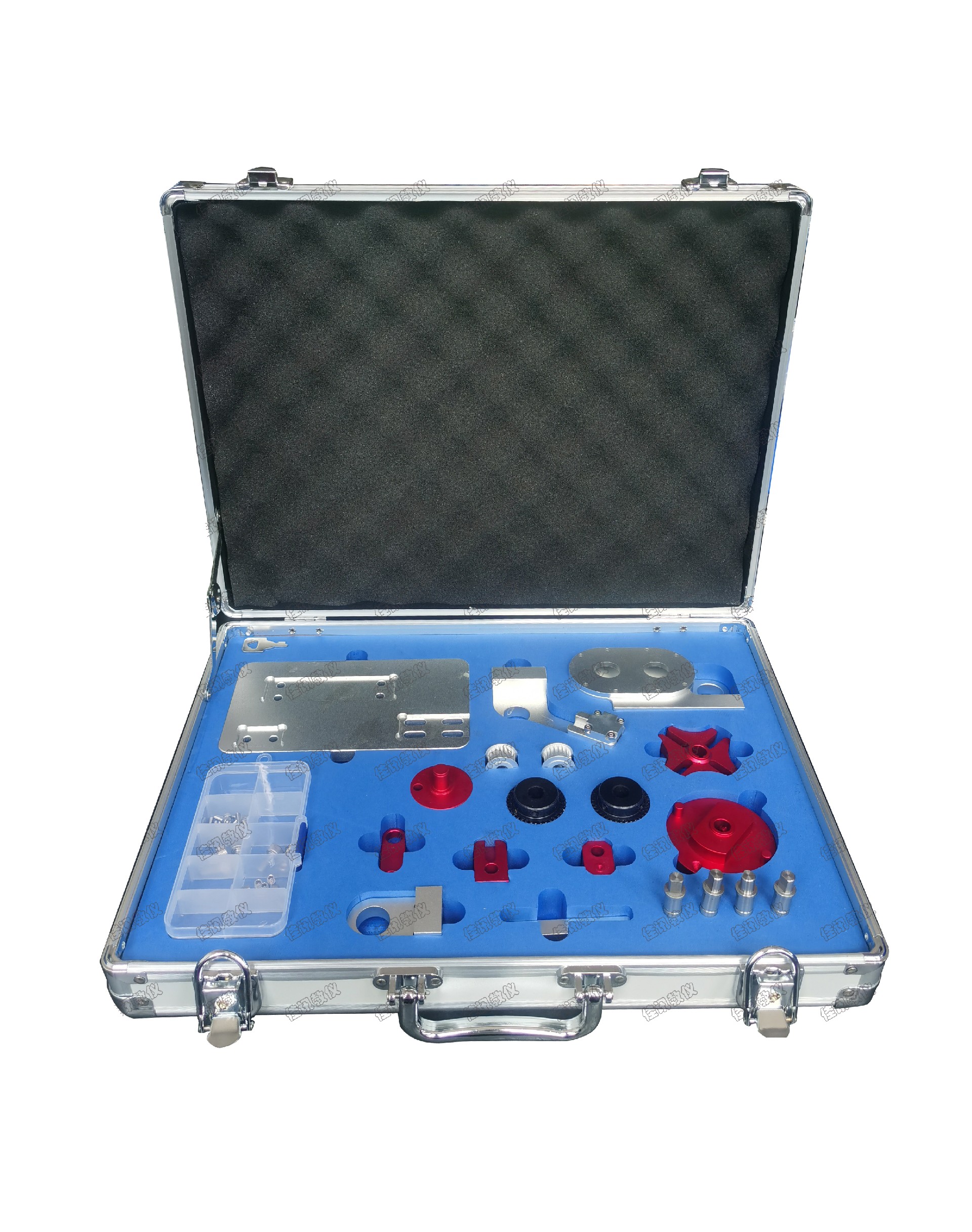

JX-109型零部件測繪實驗箱
來源:本站 時間:2023-12-08 瀏覽:186
實驗內容
1、零件圖訓練內容
（1）軸類零件圖的繪制； （2）箱體類零件圖的繪制；（3）盤類零件圖的繪制；
（4）支架類零件圖的繪制；（5）標準件零件圖的繪制
2、裝配圖訓練內容
（1）偏心傳動機構裝配圖的繪制；（2）同步帶傳動機構裝配圖的繪制
（3）搖桿滑塊機構裝配圖的繪制；（4）齒輪傳動機構裝配圖的繪制
（5）組合機構裝配圖的繪制
