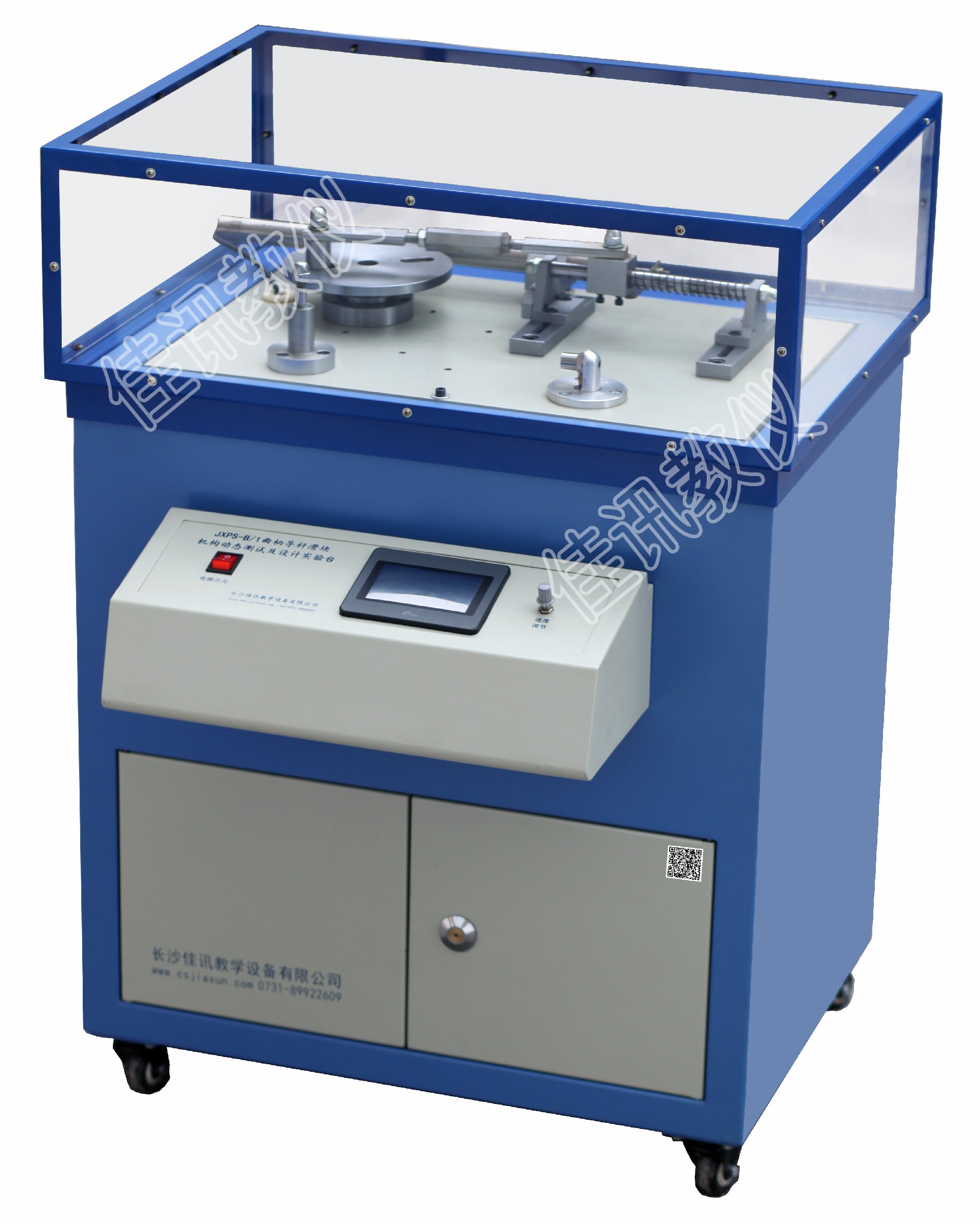

JXPS-B/1曲柄導桿滑塊機構動態測試及設計實驗臺
來源: 時間:2017-07-17 瀏覽:176
一、實驗項目：
1、曲柄導桿滑塊機構；
2、曲柄滑塊機構：
二、主要配置及技術參數
1、曲柄長40-60mm； 連桿長280-320mm ；滑塊行程0-160mm；
2、帶減速器的直流電機 1個；轉速可調：0-260轉/分；
3、光柵角位移傳感器 2個；
4、直線位移傳感器1個，線性誤差＜0.5%；
5、振動傳感器 1個，橫向靈敏度比≤0.5%；
6、電荷放大器 1個，40mV/PC；
7、裝拆工具 1套；使用說明與實驗指導書1本；
8、外形尺寸720×690×980mm左右，重量50kg。
